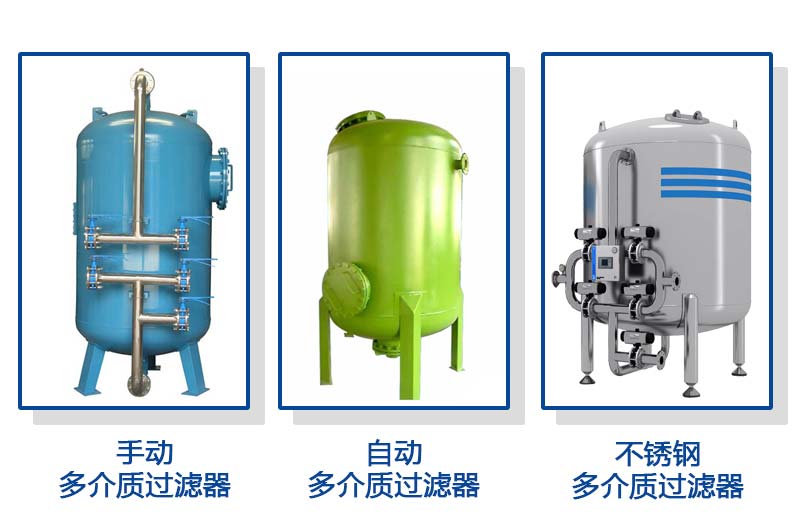

產品詳情
一．產品功能
石英砂過濾是去除水中懸浮物最有效手段之一，是污水深度處理、污水回用和給水處理中重要的單元。其作用是將水中已經絮凝的污染物進一步去除，它通過濾料的截留、沉降和吸附作用，達到凈水的目的。

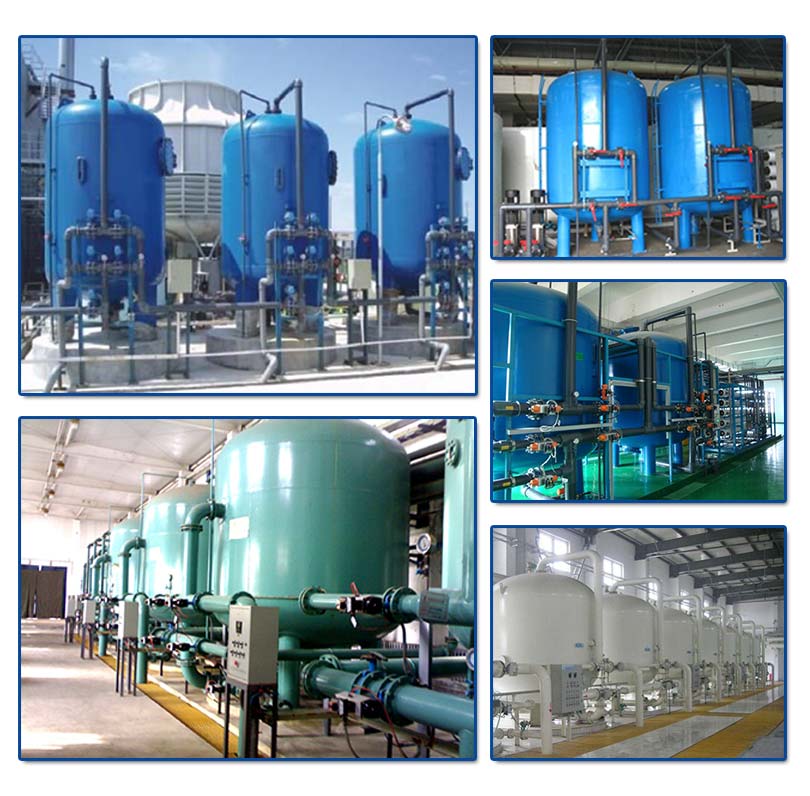

二．適用范圍
1．用于要求出水濁度≤5mg/L能符合飲用水質標準的工業用水、生活用水及市政給水系統；
2．工業污水中的懸浮物、固體物的去除；
3．可用作離子交換法軟化、除鹽系統中的預處理設備，對水質要求不高的工業給水的粗過濾設備；
以及用在游泳池循環處理系統、冷卻循環水凈化系統等。

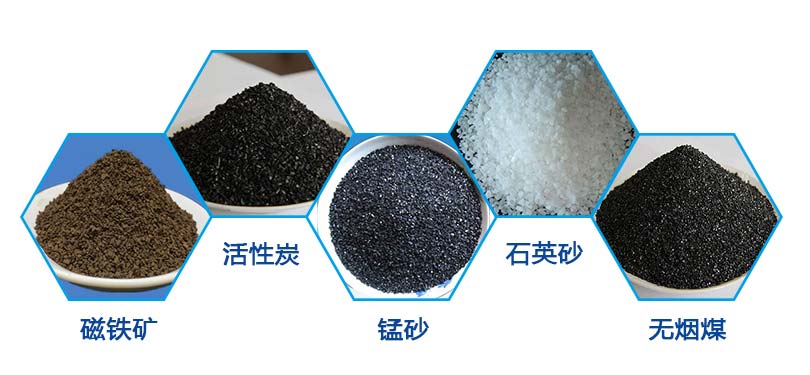

三．使用的濾料
四．技術參數
1．處理效果
①.進水濁度：＜20FTU，出水濁度：＜3FTU；
②.截污容量：5-15Kg/m3（濾料）。
2．工作環境參數
①.工作溫度：5-60℃（特殊溫度可定做）；
②.工作壓力：≤0.6MPa；
③.進水水壓：≥0.04MPa；
④.反沖洗進水水壓：≥0.15 MPa；
⑤.進出口壓差：0.01-0.015MPa。
3．運行參數
①.工作方式：壓力式；
②.運行方式：水流自上而下；
③.過濾速度：15-20m/h ；
④.運行周期：2-7天；
⑤.反洗方式：水洗，或氣水結合反洗；
⑥.反洗耗水：1-3%；
⑦.反洗強度：4-15L/s·m2；
⑧.反洗歷時：5-7min；
⑨.反洗膨脹率：40-50%。
五．工作原理
石英砂過濾器利用石英砂作為過濾介質。該濾料具有強度高，壽命長，處理流量大，出水水質穩定可靠的顯著優點，石英砂的功能主要是去除水中懸浮物、膠體、泥沙、鐵銹。采用水泵加壓，使原水通過過濾介質，去除水中的懸浮物，從而達到過濾的目的。
六．規格型號及外型尺寸
1．外型尺寸圖
2．規格型號一覽表
石英砂過濾器規格型號一覽表
| 型 號 |
罐體尺寸 Φ×H （mm） |
處理流量 （m3/h） |
接口尺寸（mm） |
重量 （t） |
|||
|
過濾進水 反洗出水 |
過濾出水 反洗進水 |
排氣口 | D1 | ||||
| LF-SYS400 | Φ400×2150 | ～1.5 | DN50 | DN50 | DN15 | 400 | 0.48 |
| LF-SYS600 | Φ600×2250 | ～3 | DN50 | DN50 | DN15 | 600 | 0.6 |
| LF-SYS800 | Φ800×2450 | ～5 | DN65 | DN65 | DN20 | 800 | 0.72 |
| LF-SYS1000 | Φ1000×2550 | ～7.5 | DN65 | DN65 | DN20 | 1000 | 0.9 |
| LF-SYS1200 | Φ1200×2650 | ～11 | DN80 | DN80 | DN25 | 1200 | 1.4 |
| LF-SYS1500 | Φ1500×2850 | ～18 | DN100 | DN100 | DN32 | 1500 | 2.3 |
| LF-SYS1600 | Φ1600×2950 | ～20 | DN125 | DN125 | DN32 | 1600 | 2.6 |
| LF-SYS1800 | Φ1800×3050 | ～25 | DN125 | DN125 | DN32 | 1800 | 2.8 |
| LF-SYS2000 | Φ2000×3150 | ～30 | DN125 | DN125 | DN32 | 2000 | 3.5 |
| LF-SYS2200 | Φ2200×3300 | ～38 | DN150 | DN150 | DN40 | 2200 | 4.0 |
| LF-SYS2400 | Φ2400×3400 | ～45 | DN150 | DN150 | DN40 | 2400 | 4.4 |
| LF-SYS2500 | Φ2500×3450 | ～50 | DN150 | DN150 | DN40 | 2500 | 4.9 |
| LF-SYS2600 | Φ2600×3450 | ～55 | DN150 | DN150 | DN40 | 2600 | 5.1 |
| LF-SYS2800 | Φ2800×3600 | ～60 | DN200 | DN200 | DN40 | 2800 | 5.4 |
| LF-SYS3000 | Φ3000×3900 | ～70 | DN200 | DN200 | DN40 | 3000 | 6.0 |
| LF-SYS3200 | Φ3200×4500 | ～80 | DN250 | DN250 | DN40 | 3200 | 6.7 |
| LF-SYS3600 | Φ3600×4500 | ～100 | DN250 | DN250 | DN40 | 3600 | 7.5 |
