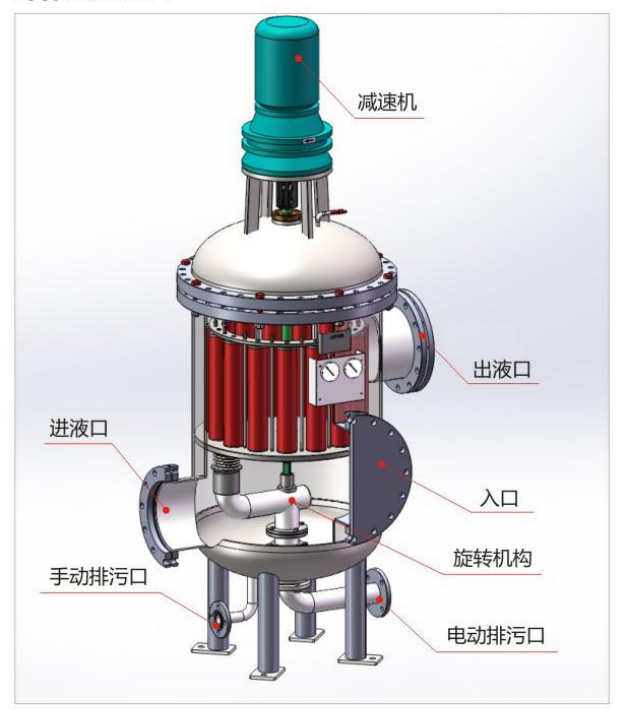

全自動多柱式自清洗過濾器產品結構：

全自動多柱式自清洗過濾器為轉臂式結構過濾器，采用機電一體化設計。這種自清洗過濾器是一種集約化的過濾器，它主要由主機外殼、電動機、減速機、差壓控制器、電控箱、閥門、精密濾芯、支撐部件、反洗臂等組成。多個濾筒安裝于一個過濾器筒體內，結構緊湊。

全自動多柱式自清洗過濾器工作原理：

被過濾的液體從進口進入自清洗過濾器時，經過下固定板進入濾網，液體從濾網內側流向外側，并從濾筒出口流出過濾器；反沖洗排出的雜質從排污口排出。
過程描述：
 1、自清洗功能：本機利用自身過濾出的清水，自清洗濾網，不需要拆下濾網清洗，也不需要另外配置清洗系統。
 2、連續供水功能：本機罐體內裝有若干個濾網同時工作，反沖洗時逐個清洗每一個濾網，其它濾網仍在繼續工作， 從而實現連續供水。
 3、自動反沖洗功能：本機通過差壓控制器監測清水區與渾水區的壓力差，當壓力差達到設定值時，差壓控制器輸出信號，由電控箱控制反沖洗機構啟動和關閉，實現自動反沖洗。
 4、高精度可靠過濾：濾網采用金屬楔形網，具有強度高、耐腐蝕。
 5、過濾面積大：本機在罐體全空間內配有若干個濾網，充分利用了過濾空間，有效過濾面積一般為入口面積的3～5倍，反沖洗頻率低，阻力損失小，并且顯著縮小了過濾器的體積。
 6、反沖洗機構可靠：本機罐體分為清水區和濁水腔，反沖洗吸盤和濾網分裝在兩個室內，兩室之間由隔板隔開，吸盤緊靠在光滑的隔板上，由于不與雜質接觸，使反沖洗機構可靠耐用。
